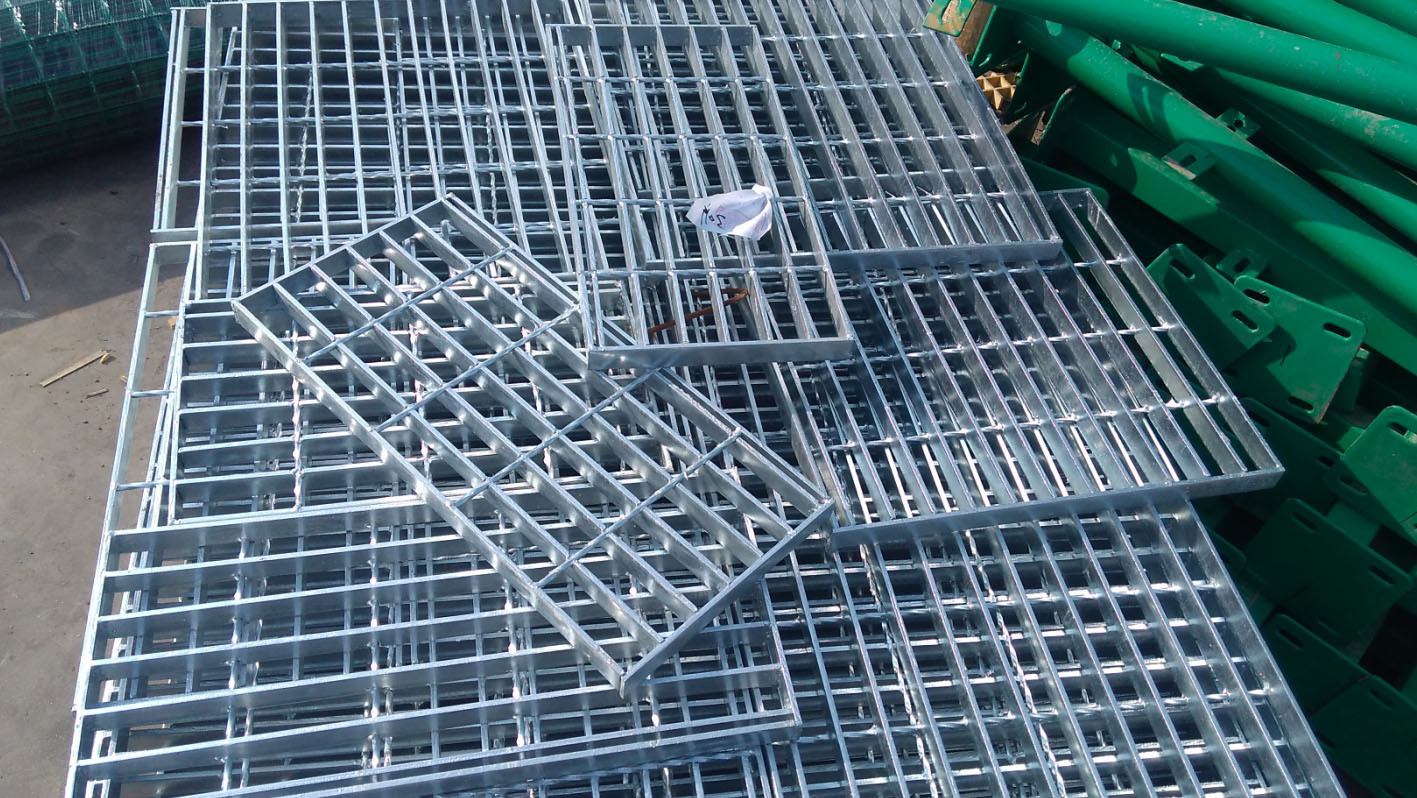

鍍鋅鋼格板如何開孔

文章作者：管理員更新時間：2021-09-29 11:03:25

鍍鋅鋼格板需要運行，就要開孔的，但是開孔也有好幾種方法的，接下來我們?yōu)榇蠹以敿?xì)講解下鍍鋅鋼格板如何開孔。

1、鍍鋅鋼格板開孔方法：鋼柵格板上的開孔方法分兩種：圓形開孔和方形(橢圓)開孔。對于排管原則上選用方形(橢圓)開孔，對于單管可一起為圓形或方形開孔。

2、開孔有關參數測量：在施工中，實習參數測量(圖紙數據)直接影響到鍍鋅鋼格板設備規范是不是準確。請求鍍鋅鋼格板開孔的基準點和管道設備的基準點一起，測量管道的實習外徑差錯±30mm。

3、鍍鋅鋼格板開孔劃線懇求：根據基準點、圖紙規范劃出開孔的具體方位，在畫線過程中要考慮到管子熱脹大、保溫余量。

4、開孔具體實施請求：鍍鋅鋼格板表面一般為鍍鋅，根據劃線方位選用機械切開，且使施工面平整、亮光，易于下一步的施工;當開孔一起為圓形(或方形)時，其半徑(或邊長/2)按下列規范實行。

a)管道直徑Φ<50mm，格柵板開孔半徑R=Φ/2 + 30mm。

注：①—管子外徑，單位mm;—保溫厚度，單位mm;—管子熱位移量，單位mm。

b)管道直徑219>Φ≥50mm，鍍鋅鋼格板開孔半徑R=Φ/2 +50mm。

c)管道直徑Φ≥219mm，鍍鋅鋼格板開孔半徑R=Φ/2 +65mm。

d)設備管道設備貫穿柵格途徑需切開途徑時,切開孔要規范,有保溫的管道要予留保溫及脹很多,切開后的圓孔用扁鐵煨圓焊好,保證技能美觀。
